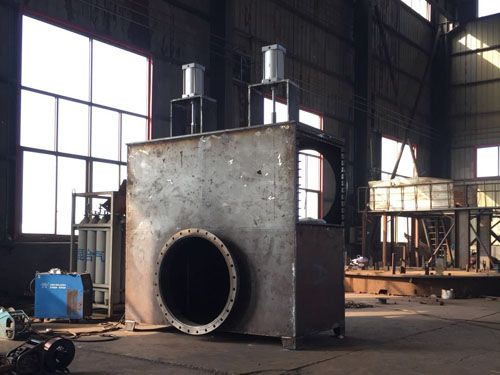

二位四通換向閥
- 發布者:建大機械
- 時間:2017-11-01
- 點擊數:

1.用途 換向閥采用氣缸驅動閥板不同的位置量使氣路導通變換,達到一個主進氣導通變換,按需要向出氣口分別送氣,控制氣體流向。本閥門主要用于軋鋼加熱爐的管道中,也可用于其 他類似場合。
2.主要技術參數: 公稱通徑DN (mm) 100-900 公稱壓力PN (MPa) 0.15 適用介質 煤氣空氣 適用溫度t(°C) ≦250℃ 環境溫度t (°C) -2~+40°C 泄露量 0
3.結構特點 本系列產品采用鋼板焊接。密封材料選用硅橡膠,密封可靠。驅動裝置采用氣缸帶動閥板往復運動,停在不同位置,達到預定的管道輸送氣體,動作靈活、快速。
4.工作原理及組成 三通換向閥適用壓縮空氣作動力源,開關閥桿由氣缸控制。通過PLC的DO模塊輸出的 24VDC電源控制單電控二位五通電磁閥的得電和失電,從而控制氣源的通斷,在閥瓣周圍形成上低下高的壓差,推動關閉件移動,打開和關閉閥門。 為準確知道三通閥的開關到位情況,換向閥每個汽缸支架上均配置有到位接近開關,通過 DI模塊將三通換向閥的到位情況反饋到PLC控制系統中,用于在HMI上顯示三通換向閥的 啟閉位置,及時了解換向閥系統是否正常工作,及時判斷故障。 主要外形結構及外形安裝尺寸:(附圖)
5.安裝與調整: 6.1安裝前應核對閥門性能與使用工況是否相符。 6.2安裝前應清洗閥門內腔和密封面,不允許有雜物、污物存于腔內。 6.3本閥不允許承受拉伸、扭曲等外力。 6.4安裝前應檢查閥門各部分連接栓有無松動,各轉動部件轉動是否靈活。
6.維護保養及使用: 7.1本閥應保存在干燥處,不得露天堆放,閥門的進出口應密封,不準在閥板上堆放重物 不能受沖擊。 7. 2搬運及存放時應使閥門處于關閉狀態,長期存放應注意防潮。 7. 3本閥戶外安裝時,用戶應現場采取防雨、防塵及隔熱措施。 7. 4定期檢查各運動部件轉動是否靈活,各部位螺絲有無松動,發現問題及時解決后方可 繼續使用。
